EMC系統兼容設計

EMC診斷與整改服務項目

1. 電磁干擾EMI診斷與整改；
2. 電磁抗干擾EMS診斷與整改；
3. 板級PCB EMC設計與整改；
4. 工程應用EMI/EMS診斷與整改；
5. 產品整機EMC問題整改與技術解決方案;
6. 產品或企業EMC技術解決方案;
7. 設計流程或體系建設咨詢。

整改案例分享

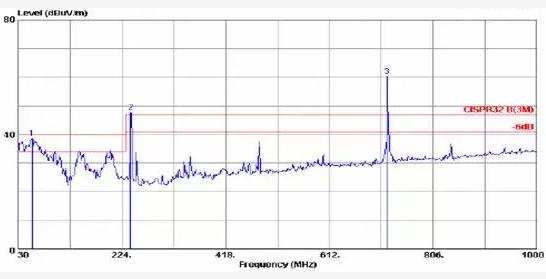

案例 USB 高速運行DM/DP信號線上產生共模干擾。

抑制措施：USB 端口的濾波處理-使用共模電感，USB 傳輸線上的信號是差分信號而干擾源是共模干擾信號，在傳輸線上串上共模電感能較好的抑制共模干擾，而對有用的差分信號沒有任何衰減。

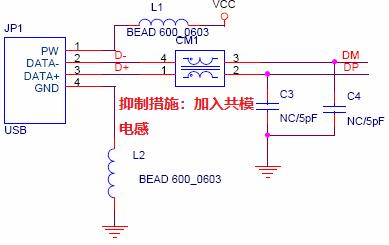

USB EMC處理接口電路原理圖：

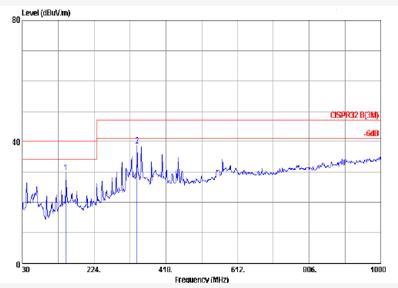

電路中加入濾波器-共模電感后共模干擾信號得到有效抑制，整改測試如下圖：
總結：如果共模干擾源是在電源回路，可使用共模電容來抑制干擾信號。
